Projektowanie i prototypowanie PCB – od pomysłu do działającego urządzenia

Projektowanie elektroniki to złożony proces, który obejmuje wszystko od pierwszej idei aż po testy gotowego prototypu. W dobie IoT i urządzeń inteligentnych wymaga to tworzenia coraz mniejszych i gęściej upakowanych płytek drukowanych (PCB) – nowoczesne „smart” gadżety, np. zegarki czy czujniki, muszą zmieścić wiele funkcji na bardzo ograniczonej przestrzeni. Jednocześnie projektanci muszą zadbać o niezawodność, wydajność energetyczną oraz zgodność ze standardami (np. EMC – kompatybilnością elektromagnetyczną). W niniejszym artykule prześledzimy cykl tworzenia elektroniki: od koncepcji poprzez schemat i projekt PCB, po montaż i testowanie prototypu. Przyjrzymy się praktycznym aspektom – narzędziom EDA do projektowania (takim jak KiCad, Altium Designer czy EasyEDA), zasadom rozmieszczania komponentów i prowadzenia ścieżek, a także trendom, które kształtują współczesne projekty (m.in. miniaturyzacja, edge computing oraz AI w systemach wbudowanych). Wszystko to w duchu EEAT – z ekspercką wiedzą, aktualnymi przykładami i rzetelnymi źródłami.

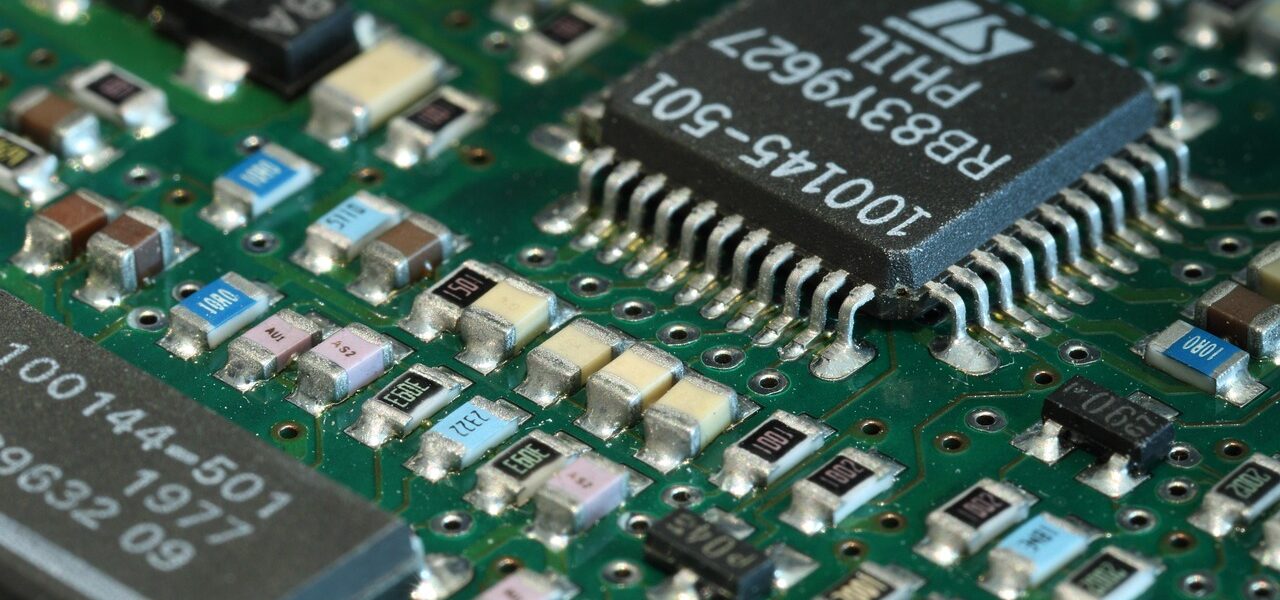

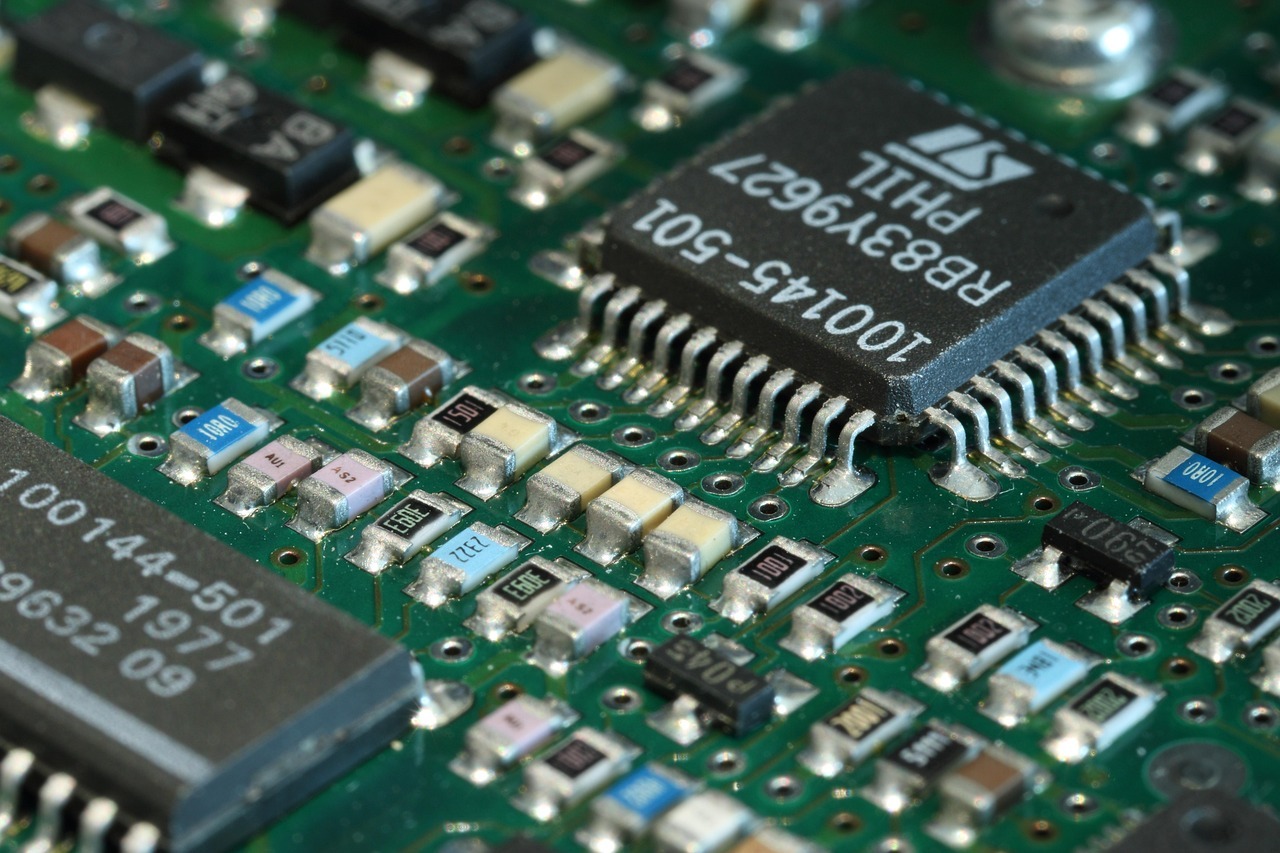

Płytka drukowana odtwarzacza DVD – przykład PCB średniej wielkości. Współczesne projekty IoT są znacznie gęściej upakowane i mniejsze, wykorzystując m.in. płytki wielowarstwowe i komponenty SMD.

Od idei do prototypu – etapy projektowania elektroniki

1. Koncepcja i specyfikacja założeń: Każdy projekt elektroniczny rozpoczyna się od pomysłu oraz określenia wymagań. Na tym etapie inżynierowie tworzą specyfikację techniczną, czyli dokument opisujący funkcje urządzenia, kluczowe parametry i ograniczenia (np. wymiary, środowisko pracy). Ważne jest przygotowanie ogólnego schematu blokowego, który pokazuje główne moduły systemu i ich wzajemne interfejsy. Dobra specyfikacja uwzględnia także wymagania regulacyjne (np. czy urządzenie musi spełniać normy EMC lub bezpieczeństwa) oraz wstępne założenia co do zasilania czy komunikacji bezprzewodowej. Zdefiniowanie jasno celu i wymagań na samym początku pozwala uniknąć kosztownych zmian na późniejszych etapach.

2. Wybór architektury i komponentów: Kolejny krok to opracowanie architektury sprzętowej – podział systemu na bloki funkcjonalne i określenie, jak będą się ze sobą łączyć. Przykładowo, projektując stację pogody IoT można wyodrębnić moduł zasilania (np. panel słoneczny + akumulator), moduł czujników, mikrokontroler z modułem komunikacji bezprzewodowej oraz interfejs użytkownika (np. wyświetlacz). Dla każdego bloku następuje dobór komponentów: inżynier porównuje dostępne układy scalone i elementy, biorąc pod uwagę ich parametry, koszty oraz dostępność na rynku. W dobie niedoborów komponentów (które ciągną się od lat pandemii) niezwykle ważne jest posiadanie alternatywnych podzespołów – projekt powinien być elastyczny, by w razie braku jednego układu można było zastosować zamiennik. Już na tym etapie warto angażować działy zaopatrzenia, aby upewnić się, że kluczowe komponenty będą dostępne w potrzebnej ilości.

3. Projekt schematu ideowego: Mając wybrane elementy, inżynier opracowuje schemat elektryczny urządzenia. Schemat to „mapa drogowa” układu – przedstawia wszystkie komponenty (rezystory, kondensatory, układy scalone itd.) jako symbole oraz połączenia między nimi jako linie (tzw. netlista). To na jego podstawie powstanie później fizyczny układ ścieżek na PCB. Warto stosować standardowe symbole i nazewnictwo zgodne z normami (IEC lub ANSI), aby schemat był czytelny dla innych inżynierów. Na tym etapie często wykorzystuje się oprogramowanie EDA – np. KiCad lub Altium Designer – do rysowania schematu. Dobrą praktyką jest dzielenie skomplikowanego projektu na wiele arkuszy schematu (modułami), dodawanie adnotacji i opisów (np. podając przybliżony pobór prądu przez dany moduł czy notatki o opcjonalnych komponentach). Po ukończeniu schematu generowana jest wstępna lista komponentów (BOM), co pozwala zweryfikować, czy koszt projektu mieści się w założeniach i czy nie występują problemy z dostępnością elementów. Na tym etapie dokonywane są też wstępne analizy pod kątem zgodności – np. przegląd EMC schematu w celu wykrycia potencjalnych źródeł zakłóceń i dodania filtrów lub dławików jeszcze przed projektowaniem PCB.

4. Symulacje i weryfikacja wstępna: Zanim przejdzie się do projektowania płytki, warto przeprowadzić symulacje kluczowych fragmentów układu. Dla obwodów analogowych czy zasilania przydatne są symulatory SPICE, pozwalające upewnić się np. że przetwornica napięcia będzie stabilna albo że filtry analogowe mają poprawne charakterystyki. Coraz częściej oprogramowanie EDA oferuje wbudowane funkcje symulacji integralne z projektem PCB – np. symulacje integralności sygnałowej czy analizy termiczne dla wczesnej oceny rozmieszczenia komponentów. Im wcześniej wychwyci się potencjalne problemy (niestabilność wzmacniacza, zbyt duży spadek napięcia na ścieżce zasilania itp.), tym mniej poprawek będzie potrzebnych na etapie prototypów.

5. Projekt płytki PCB: Gdy schemat jest gotowy i zweryfikowany, następuje właściwe projektowanie PCB. Inżynier tworzy w programie EDA rozmieszczenie elementów na płytce (footprinty komponentów) oraz prowadzi ścieżki łączące pady zgodnie ze schematem. Projektowanie PCB to sztuka kompromisu – z jednej strony trzeba zmieścić wszystko na ograniczonej powierzchni, z drugiej zachować zasady dotyczące odstępów, szerokości ścieżek czy rozmieszczenia względem siebie elementów wysokiej częstotliwości. W przypadku nowoczesnych urządzeń IoT często stosuje się płytki wielowarstwowe (HDI), które umożliwiają wysoką gęstość upakowania dzięki mikrootworom (microvias) i drobnym ścieżkom. Rozmieszczenie elementów powinno uwzględniać zarówno kwestie elektryczne, jak i termiczne: np. źródła ciepła (procesory, moduły mocy) warto rozproszyć i zbliżyć do krawędzi płytki lub miejsc, gdzie można zamontować radiatory. Należy unikać tworzenia skupisk wielu układów mocy obok siebie, bo tworzą one lokalne „gorące punkty” (hot spots). Kluczowe jest także prowadzenie ścieżek zasilania i masy o odpowiedniej szerokości – zbyt wąskie ścieżki przy dużym prądzie mogą się nagrzewać i powodować spadki napięć. Przyjmuje się, że zewnętrzne warstwy PCB lepiej odprowadzają ciepło niż wewnętrzne (mogą oddawać je do otoczenia), dlatego np. wysokoprądowe połączenia często prowadzi się na zewnątrz lub dubluje przez wiele przelotek do wewnętrznych pól miedzi. Standardowe narzędzia DRC/DFM (sprawdzania reguł projektowych i technologicznych) w oprogramowaniu pozwalają upewnić się, że projekt spełnia wymagania technologiczne fabryki (odległości, minimalne otwory itp.) – warto z nich korzystać na bieżąco. Częścią projektu PCB jest też przygotowanie mozaiki uziemień (polygon pour) oraz planów zasilania – często stosuje się pełne plane’y masy na osobnej warstwie, co zapewnia niską impedancję powrotu prądów i poprawia zarówno integralność sygnałową, jak i emisję EMI. Rezultatem prac na tym etapie jest kompletny projekt PCB, zwykle zwizualizowany również w 3D (nowoczesne narzędzia potrafią generować model 3D płytki z wszystkimi komponentami, co pozwala sprawdzić dopasowanie do obudowy czy rozmieszczenie złącz).

6. Dokumentacja produkcyjna: Po skończeniu projektu PCB generuje się pakiet plików produkcyjnych. Obejmuje on przede wszystkim pliki Gerber warstw miedzianych, maski lutowniczej i opisowej oraz pliki wierceń, a także listę materiałową (BOM) i plik montażowy (położenia elementów). Gerbery to standard w branży – opisują dokładnie grafikę każdej warstwy PCB i są podstawą procesu fotolitografii w fabryce. Nowoczesne projekty często dołączają też dane o stosie warstw PCB (stack-up) i specjalne instrukcje (np. kontrola impedancji dla określonych ścieżek RF). Wszystkie te informacje trafiają następnie do wybranego producenta PCB.

7. Wykonanie płytki i montaż komponentów: Mając przygotowany projekt, można zlecić wykonanie prototypowych PCB. Dziś istnieje wiele usług pozwalających na szybki i niedrogi montaż – np. serwisy jak JLCPCB czy PCBWay oferują wykonanie kilku sztuk płytki w ciągu paru dni, a nawet ich automatyczny montaż SMT. Co więcej, narzędzia takie jak EasyEDA integrują proces projektowania z zamawianiem – według statystyk EasyEDA społeczność wykonała już ponad 14 milionów projektów PCB, a ok. 3 miliony użytkowników korzysta z tej platformy. Taka integracja pozwala projektantowi jednym kliknięciem zamówić płytki i podzespoły do montażu. Po otrzymaniu gotowych prototypów następuje bring-up, czyli uruchomienie i testowanie kolejno poszczególnych sekcji układu. Dobrą praktyką jest stopniowe zasilanie modułów – np. najpierw sekcji zasilania (sprawdzenie napięć), potem układów cyfrowych, a na końcu interfejsów zewnętrznych – by zidentyfikować ewentualne problemy bez ryzyka uszkodzenia całości. Inżynierowie często stosują podczas prototypowania dodatkowe punkty pomiarowe (tzw. testpointy) i złącza debugujące, przewidziane wcześniej na PCB. W razie wykrycia błędów na prototypie, wykonuje się tzw. rework – drobne poprawki, np. dołożenie “krosów” (przewodów) zamieniających piny lub wymiana elementów. Wszystkie znalezione usterki i usprawnienia są notowane, aby wprowadzić je do kolejnej iteracji projektu.

8. Testy i przygotowanie do produkcji: Ostatnim etapem cyklu jest gruntowne przetestowanie prototypu w różnych warunkach. Obejmuje to zarówno testy funkcjonalne (czy urządzenie robi to, do czego zostało zaprojektowane), jak i testy parametrów (np. poboru mocy, szybkości transmisji) oraz zgodności ze standardami. Przykładowo, trzeba sprawdzić emisję elektromagnetyczną prototypu – czy mieści się w normach CE/FCC – a także odporność na typowe zakłócenia (testy EMC). W profesjonalnej produkcji wykonuje się również testy in-circuit (ICT), gdzie specjalny przyrząd sprawdza, czy na płytce nie ma przerw ani zwarć oraz czy wszystkie komponenty są obecne i sprawne. W warunkach prototypowych to projektant sam dokonuje większości testów – najpierw inspekcja wzrokowa i pomiary napięć, potem testy funkcjonalne całego urządzenia. Jeśli produkt spełnia założenia, można uznać cykl za domknięty. Nierzadko jednak pierwsza iteracja ujawnia potrzebę poprawek – według praktyków niemal zawsze konieczna jest co najmniej druga wersja prototypu z naniesionymi zmianami. Po 1–2 rundach iteracji uzyskuje się projekt gotowy do wdrożenia – dopracowany elektrycznie i mechanicznie, zgodny ze specyfikacją i standardami. Tak przygotowany projekt może trafić do fazy wdrożenia produkcyjnego (NPI), gdzie opracowuje się proces produkcji seryjnej, testy końcowe i dokumentację dla fabryki.

Narzędzia EDA i platformy do projektowania PCB

Do efektywnego przeprowadzenia powyższych etapów niezbędne są odpowiednie narzędzia programistyczne (EDA). Współcześnie projektanci mają do dyspozycji zarówno rozbudowane komercyjne pakiety, jak i darmowe rozwiązania open-source czy narzędzia online. Oto krótki przegląd najpopularniejszych z nich:

• Altium Designer: Zaawansowany komercyjny pakiet do projektowania PCB, uważany za standard w branży. Umożliwia projekt wielowarstwowych PCB o wysokiej złożoności, posiada rozbudowane funkcje weryfikacji reguł projektowych, symulacji sygnałowej, interaktywnego trasowania i integracji z projektowaniem obudów (MCAD). Altium słynie z bogatej biblioteki komponentów i funkcji ułatwiających spełnienie wymogów produkcji (DFM). Wielu inżynierów ceni go za dopracowany interfejs i niezawodne narzędzia do kontroli integralności projektu – jak ujął to jeden z projektantów: „większość projektantów preferuje Altium i Allegro ze względu na precyzyjne narzędzia definiowania reguł – łatwo w nich uwzględnić wymagania DFM i DRC”. Wadą może być wysoka cena licencji, stąd Altium wykorzystywany jest głównie w profesjonalnych firmach.
• KiCad: Darmowy i otwartoźródłowy pakiet EDA, który w ostatnich latach zyskał ogromną popularność zarówno wśród hobbystów, jak i małych firm. KiCad oferuje wszystko, co potrzebne do stworzenia profesjonalnego projektu – edytor schematów, edytor PCB z auto-routerem, wizualizator 3D oraz narzędzia weryfikacji. Jego funkcjonalność i elastyczność dorównują komercyjnym narzędziom, mimo że jest bezpłatny. Dużą zaletą KiCada jest aktywna społeczność – rozwijane są bogate biblioteki komponentów i dodatki, a użytkownicy dzielą się wiedzą na forach. Wadą bywa nieco mniej wygładzony interfejs w porównaniu z płatnymi konkurentami, jednak kolejne wersje stale to poprawiają. Ważne, że KiCad nie ma sztucznych ograniczeń co do wielkości projektu czy liczby węzłów, co czyni go atrakcyjnym nawet dla bardziej złożonych konstrukcji.
• Autodesk Eagle (obecnie Fusion 360 Electronics): Dawniej osobny program EDA popularny wśród makerów i małych firm, dziś zintegrowany z pakietem Fusion 360. Eagle oferuje przyjazny interfejs, obsługę zarówno schematów jak i PCB oraz sporo gotowych bibliotek. Jego atutem była przystępność dla początkujących i bogata baza samouczków. W wersji darmowej miał pewne ograniczenia (np. wielkość płytki), natomiast wersja komercyjna jest teraz częścią subskrypcji Fusion 360. Mimo to wielu hobbystów nadal korzysta ze starszych wersji Eagle – to narzędzie wciąż ma wierne grono użytkowników w społeczności DIY. Dziś Autodesk kieruje jednak mniejszych klientów ku Fusion 360 lub darmowemu CircuitMaker.
• EasyEDA: Stosunkowo nowy gracz – webowa platforma do projektowania PCB, zintegrowana z usługami produkcji. EasyEDA działa w przeglądarce, dzięki czemu jest system-agnostyczna i ułatwia współpracę online. Posiada całkiem rozbudowany edytor schematów i PCB, a unikatową cechą jest powiązanie z katalogiem komponentów LCSC oraz fabryką JLCPCB. Użytkownik może projektować obwód, a następnie jednym kliknięciem zamówić wykonanie płytki i montaż – 14 milionów projektów zrealizowanych przez EasyEDA i 3 mln użytkowników świadczą o ogromnej popularności tej platformy. Dla prostych i średnio skomplikowanych urządzeń EasyEDA bywa wystarczające; ograniczenia pojawiają się przy bardzo złożonych, wielowarstwowych projektach czy specyficznych wymaganiach (tu przewagę mają narzędzia desktopowe). Niemniej, dla startupów czy hobbystów integracja projektu z logistyką produkcji to kusząca opcja.
• Cadence Allegro/OrCAD: Narzędzia firmy Cadence – Allegro to pakiet klasy korporacyjnej (podobny stopień zaawansowania co Altium), zaś OrCAD to jego nieco okrojona wersja dla mniejszych zespołów. Allegro jest cenione zwłaszcza w projektowaniu wysoko szybkim (RF, DDR, układy w.cz.), oferuje bardzo rozbudowane funkcje analizy integralności sygnału i zasilania oraz współpracuje z symulatorami SI/PI. W dużych firmach często używa się Allegro ze względu na modułowość i integrację z innymi narzędziami Cadence (np. projektowaniem układów scalonych). OrCAD z kolei bywa wybierany przez średnie firmy jako tańsza alternatywa – ma większość funkcji potrzebnych do typowych projektów PCB (schemat, PCB, symulacje), a w razie rozwoju można płynnie przejść do Allegro. Pakiety Cadence słyną z niezawodności w trudnych projektach, jednak mają dość stromą krzywą nauki dla nowych użytkowników.

Warto dodać, że narzędzia EDA coraz częściej wyposażane są w funkcje automatyzacji wspomagane AI. Pojawiają się rozwiązania, gdzie projektant definiuje ogólne założenia, a oprogramowanie samo rozmieszcza komponenty i poprowadzi ścieżki – to coś więcej niż klasyczny auto-router. Obecnie takie narzędzia (np. startupy jak JITX czy Celus) są w fazie rozwojowej, ale branża spodziewa się, że w ciągu kilku lat sztuczna inteligencja znacząco przyspieszy najbardziej żmudne etapy projektowania PCB. Już dziś w Altium czy KiCad znajdziemy elementy AI – np. asystent podpowiadający rozmieszczenie komponentów czy automatyczne generowanie testów schematu.

Na koniec wspomnijmy o narzędziach pobocznych: symulatory (np. LTSpice, PSpice), programy do projektowania obudów 3D (SolidWorks, Fusion 360), czy oprogramowanie do zarządzania bibliotekami komponentów (UltraLibrarian, SnapEDA). Coraz ważniejsze stają się platformy do zarządzania projektami elektroniki – pozwalają wersjonować projekty PCB, pracować zespołowo i śledzić zmiany (np. Altium 365, Autodesk Vault, Git w połączeniu z KiCad). Sprawne opanowanie całego ekosystemu narzędzi jest kluczowe, aby sprostać wymogom szybko postępujących projektów.

Kluczowe aspekty projektowania PCB (EMC, zasilanie, termika, komponenty)

Projektując nowoczesne urządzenie elektroniczne, inżynier musi pogodzić wiele zagadnień jednocześnie. Oprócz poprawnej funkcjonalności układu, liczą się kwestie zakłóceń elektromagnetycznych, stabilności zasilania, odprowadzania ciepła czy bezpieczeństwa i niezawodności zastosowanych komponentów. Poniżej omawiamy te aspekty oraz strategie radzenia sobie z nimi.

Kompatybilność elektromagnetyczna (EMC): Urządzenie powinno działać poprawnie nie tylko w oderwaniu od świata, ale też w rzeczywistym środowisku elektromagnetycznym – nie emitować nadmiernych zakłóceń oraz być odporne na zakłócenia zewnętrzne. Aby to osiągnąć, kontrola EMC musi być wbudowana już na etapie projektowania – poprawianie EMC po fakcie bywa kosztowne i trudne. Kilka zasad projektowych pomaga zminimalizować problemy: utrzymywanie pętli prądowych jak najmniejszych (zwłaszcza pętli sygnał-masa dla sygnałów szybkozmiennych), rozdzielanie obwodów cyfrowych i analogowych (osobne płaszczyzny masy połączone w jednym punkcie), stosowanie elementów filtrujących na liniach interfejsów (dławiki, ferrytowe koraliki, kondensatory przeciwzakłóceniowe) oraz ekranowanie krytycznych obwodów (metalowe ekrany na moduły radiowe itp.). Dobrą praktyką jest prowadzenie szybkich sygnałów w parach różnicowych lub blisko planu masy – zmniejsza to promieniowanie elektromagnetyczne na zewnątrz obwodu. Wrażliwe analogowe ścieżki należy z kolei izolować od „nośnych” cyfrowych – np. nie prowadzić równolegle linii sygnałowych wysokiej częstotliwości obok wejść wzmacniacza operacyjnego (aby uniknąć sprzężeń pojemnościowych). Pamiętać trzeba, że nawet po wprowadzeniu tych środków prototyp i tak należy poddać testom EMC (emisji i odporności) – ale przestrzegając powyższych reguł ma się dużą szansę przejść je pozytywnie już za pierwszym razem.

Integralność i wydajność zasilania: Układ elektroniczny musi mieć zapewnione stabilne zasilanie – odpowiednie napięcie i wydajność prądową, bez nadmiernych tętnień czy spadków. Projektowanie zasilania obejmuje zarówno wybór topologii (np. czy użyć przetwornicy impulsowej czy liniowej) jak i rozmieszczenie elementów mocy na PCB. Kluczową rolę odgrywają kondensatory odsprzęgające (dekoagulujące) – należy umieszczać je możliwie blisko pinów zasilania układów scalonych. Każdy układ cyfrowy powinien mieć przynajmniej jeden kondensator odsprzęgający (np. 100 nF) blisko nóżek VCC i GND, co tłumi lokalne zakłócenia wysokoczęstotliwościowe. Dla układów pobierających większe prądy impulsowe (mikrokontrolery, FPGA) stosuje się kondensatory o różnej pojemności (np. 100 nF + 10 µF) i rozmieszcza kilka wokół układu. Ważne jest prowadzenie grubych ścieżek zasilających lub wylewek zasilania – według reguły IPC-2221 szerokość ścieżki dobiera się tak, by temperatura od jej rezystancji nie wzrosła o więcej niż 10°C przy danym prądzie. Np. dla 5 A na miedzi 35 µm (1 oz) zaleca się około 50 mil (1,27 mm) szerokości ścieżki. Tam gdzie płynie naprawdę duży prąd, warto dodać wzmocnienia miedzią (np. lut cynowy na odsłoniętej ścieżce albo równoległa ścieżka na innej warstwie) lub zastosować grubsze miedziowanie (2–3 oz). Kolejną kwestią jest unikanie spadków napięcia – przy rozległych płytkach spadek na długiej ścieżce może sięgać kilkudziesięciu miliwoltów, dlatego przy czułych układach zaleca się topologię z gwiaździstym rozprowadzeniem zasilania (każdy moduł osobno od źródła) lub dodanie punktów pomiaru Kelvinowskiego, by ważne napięcia regulowane były z uwzględnieniem spadku na ścieżkach. Nie można też zapomnieć o aspektach bezpieczeństwa zasilania – diody zabezpieczające przed odwrotną polaryzacją, bezpieczniki na liniach zasilania baterii itp. (w projektach komercyjnych często wymagane do certyfikacji).

Gospodarka termiczna (termika): Straty mocy na komponentach zamieniają się w ciepło, które musi zostać odprowadzone, by elementy nie przekroczyły dopuszczalnych temperatur pracy. Już na etapie rozmieszczenia elementów należy myśleć o termice – rozproszenie źródeł ciepła, zapewnienie im dostępu do przepływu powietrza lub możliwości zamontowania radiatorów. Projektując płytkę, warto wykorzystywać miedź jako radiator – np. zostawiając duże obszary miedzi (polygony) pod układami mocy, które przejmą ciepło z ich padów. Standardowo w notach katalogowych regulatorów liniowych czy tranzystorów MOSFET podaje się zalecany obszar miedzi, jaki powinien być połączony z termopadem układu, by uzyskać określoną rezystancję termiczną do otoczenia. Oprócz tego stosuje się przelotki termiczne – wiele niewielkich otworów metalizowanych pod układem, łączących górną warstwę miedzi (gdzie jest układ) z dużą powierzchnią miedzi na spodniej stronie lub wewnętrznych warstwach. Przelotki działają jak „kominy cieplne”, przenosząc energię cieplną wgłąb PCB i rozszerzając powierzchnię oddawania ciepła. Przykładowo, zastosowanie ok. 10–12 przelotek o średnicy 0,3 mm pod tranzystorem mocy może obniżyć jego temperaturę o ok. 10°C, rozpraszając ciepło na dolną warstwę płytki. W projektach o wysokiej gęstości stosuje się też radiatory montowane na komponentach lub ekrany metalowe, które poza ekranowaniem EMI pełnią funkcję odpromienników ciepła. Należy jednak pamiętać, że każdy radiator czy ekran to dodatkowy element – zwiększa wagę i koszt. Dlatego dąży się, by już sama konstrukcja PCB była termicznie zoptymalizowana. W miarę możliwości elementy grzejące się powinny być umieszczone przy krawędziach płytki lub w pobliżu otworów wentylacyjnych obudowy. Analizy termiczne (np. programy do symulacji CFD) stają się standardem przy projektowaniu urządzeń o dużej gęstości mocy – pozwalają przewidzieć rozmieszczenie temperatur na PCB i zidentyfikować ewentualne nadmiernie nagrzewające się sekcje jeszcze przed wykonaniem prototypu. Przypomnijmy istotną regułę: żywotność elementów drastycznie spada wraz z temperaturą – wzrost o 10°C może skrócić czas życia układu nawet o połowę. Dlatego inwestycja w dobrą gospodarkę cieplną to inwestycja w niezawodność produktu.

Dobór i jakość komponentów: Ostatnim, lecz nie mniej ważnym aspektem jest dbałość o właściwe komponenty. Projektowanie dla niezawodności oznacza uwzględnienie tolerancji elementów, ich zakresów temperatur pracy, deratingu (nie wykorzystywanie 100% maksymalnych parametrów). Przykładowo, kondensatory elektrolityczne należy dobierać z pewnym zapasem napięcia i zwracać uwagę na ich żywotność (podawana w godzinach przy określonej temp.), rezystory mocy nie powinny pracować na granicy mocy znamionowej, itp. Jeśli urządzenie ma działać w trudnych warunkach (np. przemysłowych), warto wybierać komponenty w wersjach przemysłowych lub automotive, o szerszym zakresie temperatur. W projektach komercyjnych i medycznych krytyczne znaczenie ma traceability i unikanie podrabianych części – dlatego zaleca się kupować elementy u sprawdzonych dostawców (można też zlecić montaż kontraktorowi, który sam dobiera pewne źródła komponentów). Dobrą praktyką jest standaryzacja używanych elementów – trzymanie się określonych wartości i obudów, tak aby zwiększyć szansę, że w razie braków jakiś zamiennik będzie łatwo dostępny. W kontekście niedawnych problemów z łańcuchami dostaw (niedobory chipów 2020–2022) wiele firm zmieniło podejście do projektowania: elastyczność projektu stała się priorytetem. Oznacza to m.in. projektowanie płytki pod więcej niż jeden układ (footprint kompatybilny z kilkoma pinowo zgodnymi mikrokontrolerami), przewidywanie miejsc na opcjonalne komponenty zamienne, czy używanie ogólnych symboli (np. tranzystor N-MOS 60 V) zamiast ścisłego numeru części – tak, aby później dział zaopatrzenia mógł dobrać odpowiedni komponent spośród wielu producentów. Już na etapie BOM warto sprawdzić status życiowy elementów (czy nie są oznaczone jako NRND lub EOL – end-of-life). Można korzystać z narzędzi online śledzących dostępność i cykl życia komponentów, by uniknąć sytuacji, że zaprojektowany układ za kilka miesięcy zniknie z rynku.

Z punktu widzenia produkcji, istotne jest projektowanie zgodne z DFM/DFT – czyli takie, które ułatwi montaż i testowanie. Chodzi np. o unikanie trudnych do polutowania elementów tylko po jednej stronie płytki, dodawanie punktów testowych, zachowanie minimalnych odstępów dla głowic testujących itp. Nowoczesne narzędzia EDA mają wbudowane reguły DFM/DFA, także warto z nich korzystać. Dzięki temu w fazie produkcji seryjnej płytki będą tańsze w wytwarzaniu i mniej wadliwe, co przekłada się na sukces produktu na rynku.

Innowacje i trendy w elektronice – miniaturyzacja, edge computing, AI i inne

Świat elektroniki stale ewoluuje, a projektanci PCB muszą nadążać za pojawiającymi się trendami technologicznymi. Oto kilka najważniejszych trendów (z perspektywy roku 2025), które wpływają na projektowanie elektroniki:

Miniaturyzacja i wysokie upakowanie: Urządzenia elektroniczne stają się coraz mniejsze i lżejsze, co wymusza tworzenie płytek o wysokiej gęstości. Szczególnie Internet Rzeczy (IoT) napędza ten trend – w przypadku wearables, czujników czy implantów liczy się każdy milimetr. Projektanci przechodzą masowo na technologie HDI (High Density Interconnect): cienkie wielowarstwowe PCB z mikrowierceniami laserowymi, ścieżkami o grubości kilkunastu mikrometrów i bardzo drobnymi padami pod układy scalone w obudowach BGA czy QFN. Ponadto rośnie rola elastycznych PCB – w urządzeniach noszonych (jak inteligentne opaski, ubrania z elektroniką) stosuje się giętkie podkłady poliimidowe, które pozwalają montować elektronikę na zakrzywionych powierzchniach i zginają się wraz z ruchem ciała. Układy SiP (System-in-Package) to kolejny element miniaturyzacji – wiele komponentów (np. mikrokontroler, pamięć, moduł radiowy) zamykanych jest w jednym wspólnym pakiecie półprzewodnikowym, co z punktu widzenia projektanta PCB wygląda jak jeden chip zamiast kilku. Przykładem może być moduł ESP32 dla IoT, zawierający dwurdzeniowy procesor z Wi-Fi/Bluetooth i pamięcią flash – dawniej wymagałby kilku układów, teraz to jeden miniaturowy moduł. Wszystko to sprawia, że projektowanie staje się bardziej wymagające: przy gęstych PCB trzeba dużej precyzji, symulacji i współprojektowania mechanicznego, aby uniknąć błędów. Jednak korzyść jest oczywista – więcej funkcji na mniejszej przestrzeni. W rezultacie powstają np. inteligentne zegarki upakowane czujnikami medycznymi, komunikacją i mocnym procesorem na płycie wielkości monety. Trend miniaturyzacji widać także w przemysłowych zastosowaniach – urządzenia IoT do monitoringu maszyn muszą być przenośne i odporne, a dzięki miniaturyzacji można je zamknąć w niewielkich, szczelnych obudowach. Prognozuje się, że rynek PCB będzie rósł również wartościowo – coraz bardziej zaawansowane technologicznie płytki (HDI, fleksy) są droższe w produkcji, ale niezbędne do sprostania wymaganiom miniaturyzacji.

Edge computing i AI w systemach wbudowanych: Edge computing oznacza przetwarzanie danych bliżej źródła ich powstawania (na „brzegu” sieci), zamiast wysyłać wszystko do chmury. W praktyce oznacza to, że coraz więcej mocy obliczeniowej i inteligencji lokuje się w samych urządzeniach końcowych – sensorach, sterownikach, kamerach. Według firmy Gartner do 2025 roku aż 75% danych generowanych przez przedsiębiorstwa będzie przetwarzane lokalnie na urządzeniach edge, w porównaniu do zaledwie 10% w 2018. Dla projektantów elektroniki oznacza to konieczność integrowania coraz bardziej zaawansowanych układów logicznych i akceleratorów AI na płytkach niewielkich urządzeń. Już dziś mamy mikroprocesory i mikrokontrolery ze wbudowanymi jednostkami do uczenia maszynowego – np. firma STMicroelectronics wprowadziła serię STM32 z dedykowanym koprocesorem sieci neuronowej (NPU), który daje 600-krotny wzrost wydajności inferencji AI względem poprzednich MCU. To pozwala małym, zasilanym bateryjnie urządzeniom wykonywać na brzegu zadania takie jak rozpoznawanie obrazów, dźwięku czy detekcja anomalii. Przykładem są kamery przemysłowe z wbudowanymi algorytmami AI – nie trzeba strumieniować wideo do serwera, bo kamera sama wykrywa np. niepożądaną osobę na terenie i wysyła tylko alarm. Inny przykład to czujniki drgań w maszynach, które mają na pokładzie model AI do przewidywania awarii (maintenance predykcyjny) – pracują offline, a chmurę używają tylko do zbierania zagregowanych wyników. Integracja AI na poziomie sprzętu wpływa na projekt PCB: mikrokontrolery z NPU często mają większy pobór mocy, generują więcej ciepła, wymagają wydajniejszego zasilania i starannego prowadzenia szybkich linii pamięci (często potrzebna jest zewnętrzna SDRAM do buforowania danych dla AI). Konieczne bywa też uwzględnienie bezpieczeństwa danych – wiele edge devices przetwarza wrażliwe informacje (np. kamery rozpoznające twarze), więc projekt musi zapewniać zabezpieczenia sprzętowe (bezpieczne elementy, moduły TPM itp.). Warto dodać, że edge computing idzie w parze z rozwojem łączności – upowszechnienie sieci 5G pozwala z jednej strony odciążyć chmurę (więcej zadań robi edge), a z drugiej stawia wymagania modulom komunikacyjnym w urządzeniach (obsługa 5G/6G). W praktyce coraz więcej nowoczesnych PCB zawiera wiele anten (Wi-Fi, BLE, LTE-M/NB-IoT, GPS itd.) – to także wyzwanie projektowe, by je zmieścić i zapewnić im poprawną pracę (strefy antenowe bez miedzi, odpowiednie odległości).

Elastyczne, noszone i drukowane obwody: Wspomniana już elastyczność staje się niezbędna w wielu zastosowaniach. Wearables (elektronika noszona) to nie tylko smartwatche, ale np. odzież sportowa z sensorami, medyczne łatki monitorujące sygnały życiowe czy giętkie klawiatury. Takie projekty często wykorzystują fleksyjne PCB lub specjalne podłoża (np. naklejane obwody na folii) i wymagają innego podejścia produkcyjnego. Pojawiają się też techniki drukowanej elektroniki – obwody drukowane specjalnymi atramentami na tworzywach czy nawet papierze. Na razie są to niszowe rozwiązania (stosowane np. w sensorach jednokrotnego użytku albo etykietach RFID), ale w przyszłości mogą znaleźć szersze zastosowanie np. w IoT rolniczym czy logistyce, gdzie liczy się ultraniski koszt czujnika. Dla projektanta PCB trend ten oznacza konieczność poznawania nowych materiałów i metod montażu – np. jak zaprojektować połączenie między sztywną a giętką częścią płytki (tzw. rigid-flex), jak poprowadzić ścieżki na fleksie by wytrzymały wielokrotne zginanie, jakich złącz użyć do łączenia taśm FPC z resztą systemu. Rośnie też znaczenie odporności na czynniki środowiskowe – skoro smart-zegarek jest noszony stale, musi działać mimo potu, deszczu, wstrząsów. Na poziomie PCB stosuje się więc powłoki ochronne (konformalna naniesiona warstwa lakieru), a materiały płytki dobiera tak, by miały odpowiednią elastyczność i odporność termiczną. Wraz z miniaturyzacją i ubieryzacją elektroniki rośnie też zapotrzebowanie na testy środowiskowe prototypów – projektant coraz częściej musi uwzględniać normy IP (szczelność) czy wytrzymałość upadkową przy doborze komponentów i mocowaniu ich na płytce.

Podsumowanie trendów: Nowe kierunki, takie jak miniaturyzacja, integracja AI na brzegu czy elastyczna elektronika, sprawiają że inżynierowie elektronicy poszerzają swoje kompetencje. Granica między projektowaniem sprzętu a oprogramowania zaciera się – przykład to narzędzia ML do automatycznego generowania firmware na podstawie architektury sprzętu. Z kolei zapotrzebowanie na większą moc obliczeniową w małych urządzeniach napędza rozwój półprzewodników (jak wspomniane mikrokontrolery z akceleratorami). W skali makro, rynek elektroniki stale rośnie – szacuje się, że światowy rynek samych płytek PCB wzrośnie z ~$80 mld w 2024 do ~$96 mld w 2029. Równolegle liczba urządzeń IoT pnie się w górę – w 2025 ma przekroczyć 19 miliardów aktywnych połączeń (niektóre prognozy mówią nawet o 27 mld, zależnie od definicji urządzenia IoT). To pokazuje, że przed projektantami elektroniki nie zabraknie wyzwań ani pracy. Nowoczesne narzędzia, ciągłe doskonalenie wiedzy i trzymanie ręki na pulsie trendów jest kluczowe, aby tworzyć urządzenia spełniające oczekiwania rynku.

Zakończenie

Projektowanie i prototypowanie elektroniki łączy w sobie wiedzę teoretyczną z praktycznymi umiejętnościami i doświadczeniem. Od pierwszej idei na papierze, poprzez godziny spędzone nad schematem i układem PCB, aż po moment, gdy prototyp ożywa – jest to proces pełen wyzwań, ale i satysfakcji. Współczesne narzędzia EDA oraz dostępność usług prototypowych sprawiają, że droga od pomysłu do urządzenia jest krótsza niż kiedykolwiek. Trzeba jednak pamiętać o fundamentalnych zasadach: dbałości o poprawność elektryczną i EMC, przemyślanej gospodarce mocy i ciepła, oraz o sprawdzaniu każdego etapu (walidacja). Dzięki temu zwiększamy https://pcbprojekt.pl szanse na sukces – czyli zaprojektowanie elektroniki, która działa niezawodnie, spełnia założenia i może trafić do produkcji bez większych poprawek. Elektronika jest krwiobiegiem nowoczesnych technologii – od komputerów, przez automatykę i robotykę, po IoT i urządzenia noszone – a rola projektantów PCB w tym ekosystemie jest kluczowa. Miejmy na uwadze zarówno sprawdzone metody (poparte standardami IPC czy doświadczeniem inżynierskim), jak i nowe rozwiązania oraz trendy. Takie holistyczne podejście pozwoli tworzyć innowacyjne, wydajne i niezawodne urządzenia w dynamicznie zmieniającym się świecie technologii.

Źródła:

1. Casey Martin, “Ultimate Guide To PCB Schematics: Concept to Prototype”, MacroFab Blog, 2024.
2. Pallav Aggarwal, “The Hardware Development Lifecycle: A Deep Dive”, 2022.
3. Pallav Aggarwal, “Automated PCB Design using AI”, 2023.
4. Proto-Electronics, “PCB Design for IoT Devices: Challenges and Solutions”, 2025.
5. Proto-Electronics, “PCB Design for IoT – Thermal Management”, 2025.
6. Sierra Circuits (Protoexpress), “13 Most Used PCB Layout Design Tools”, 2024.
7. Sierra Circuits (Protoexpress), “7 Tips and PCB Design Guidelines for EMI/EMC”, 2022.
8. Sierra Circuits (Protoexpress), “7 PCB Layout Design Tips for Power Electronics”, 2025.
9. ELEPCB, “Best PCB Design Software in 2025”, 2024.
10. ELEPCB, “Complete Guide to PCB Thermal Management Solutions-2025”, 2024.
11. ELEPCB, “PCB Components Sourcing in 2025”, 2024.
12. DemandSage, “Number of IoT Devices [2025 Statistics]”, 2025.
13. IBM, “What is Edge Computing?”, IBM Think, 2023.
14. Jaycon Systems, “Top 5 IoT Hardware Trends to Watch in 2025”, 2025.
15. Bacancy Systems, “Latest Trends in Embedded Systems 2025”, 2025.
16. Edge AI and Vision Alliance, “STMicroelectronics Boosts AI at Edge (STM32 NPU)”, 2024.
17. Electronic Design, “How Does EMI Affect Robotics?”, 2023.
18. Matric Group Blog, “2025 Update: Electronic Component Shortages”, 2025.
19. Circuits Central, “How IoT Is Shaping the Future of PCB Manufacturing”, 2025.
20. AllAboutCircuits, “Practical PCB Layout Tips”, 2015.
21. ALLPCB, “PCB Layout & Thermal Performance”, 2025.
22. Wikipedia, “Printed circuit board”, dostęp 2025.
23. Wikimedia Commons, “PCB of DVD player (image)”, 2016 (CC BY-SA 4.0).
24. Astrodyne TDI, “EMC Design Guidelines”, 2021.
25. Monolithic Power Systems, “PCB Layout Techniques for EMI”, 2023.
26. Seeed Studio, “PCB Assembly Functional Testing”, 2021.
27. Altium Resource, “PCB Testing 101: Methods and Metrics”, 2025.
28. Arshon Inc., “PCB Design Trends 2025: Miniaturization & AI”, 2024.
29. Uniotech, “Essential Steps in PCB Development”, 2023.
30. Forbot.pl Forum, “Projektowanie PCB – jak zacząć?”, 2023.
